Comment brancher un interrupteur VMC 2 vitesses ?

Vous envisagez de brancher un interrupteur VMC à deux vitesses, mais vous hésitez sur la marche à suivre ? Pas de panique, avec quelques notions en électricité, l'opération est simple et rapide. Suivez notre guide pour effectuer cette installation en toute sécurité.

Comment brancher un interrupteur VMC 2 vitesses ? 3 étapes

Pour installer votre interrupteur de VMC à deux vitesses, assurez-vous, au préalable, de disposer du matériel nécessaire :

• du fil électrique section 1,5 mm² ;
• votre interrupteur VMC 2 vitesses ;
• une gaine ICTA (16 mm ou 20 mm de diamètre) ;
• un disjoncteur différentiel 2A pour protéger le tableau électrique ;
• et une pince à dénuder.


🚩 Avant toute manipulation, mettez hors tension votre circuit électrique au niveau du tableau électrique (sur le disjoncteur général ou le divisionnaire). Vous pouvez même consigner le disjoncteur avec un cadenas spécifique pour éviter qu’une autre personne ne remette le courant par erreur.

1. Identifier les fils de votre VMC

Commencez par repérer les fils de votre ventilation mécanique contrôlée :

• le fil bleu correspond au neutre ;
• le fil vert ou jaune correspond à la terre ;
• le fil rouge (2 vitesses) correspond à la phase.

Des soucis avec votre interrupteur VMC ? Laissez un pro s'en charger sans risque !
>> Je prends rendez-vous

2. Mettre en place l'interrupteur

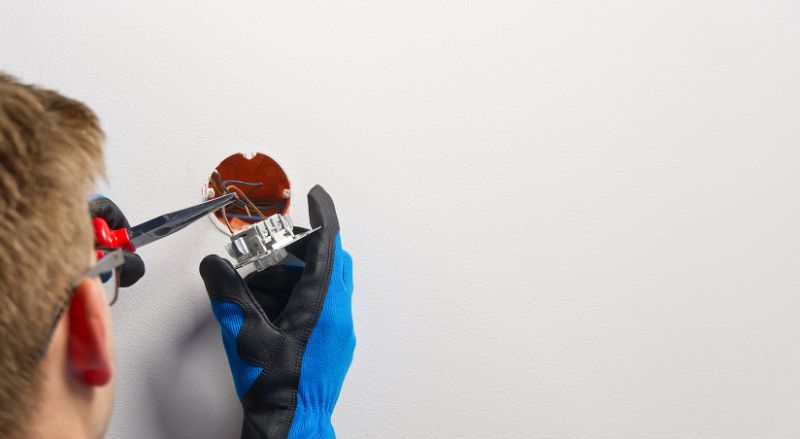

Pour incruster l’interrupteur dans le mur, prenez d’abord les dimensions. Vous pouvez ensuite percer un trou adapté à sa taille afin de l’y placer. Dénudez les câbles et placez une platine de fixation.

Mesurez, percez, un petit coup de pince, pour qu'ensuite chaque fil trouve sa borne.

3. Connecter les fils

Pour installer l’interrupteur VMC 2 vitesses, connectez tous les fils à leur borne dédiée dans l'ordre suivant.

1. Liez les fils de phase au niveau de la borne L de l’interrupteur.
2. Liez les fils de neutre au niveau de la borne N.
3. Liez le fil de terre au moteur de la VMC.

Notez qu'il s’agit de l’installation standard. Pensez donc à consulter votre notice d’utilisation pour vérifier si d’autres étapes spécifiques sont nécessaires.

Pour relier l’interrupteur VMC et le moteur, basez-vous sur les pictogrammes (un pour la petite vitesse, un pour la grande vitesse). Cette dernière manipulation permettra de gérer les deux vitesses du VMC depuis l’interrupteur.

📍 Ne prenez aucun risque ! Consultez notre article pour vous assurer que votre installation est aux normes >>

Norme NF C 15-100 : guide complet sur cette norme électrique, par élément

4. Assembler et tester le fonctionnement

Une fois le branchement réalisé, il ne vous reste plus à placer l’interrupteur dans le trou percé précédemment.

Recouvrez-le de la boîte à finition. Vous pouvez ensuite remettre le courant pour vérifier le bon fonctionnement de votre installation.

Votre interrupteur VMC ne répond pas ? Une panne électrique pourrait en être la cause. N'attendez pas que cela empire !
>> Je demande une recherche de panne

En résumé, brancher un interrupteur VMC 2 vitesses se fait très simplement et rapidement. Toutefois, pour la sécurité de votre installation et votre équipement, pensez à contacter un professionnel qui s’en chargera. Enfin, si, après l'installation, vous constatez que votre interrupteur VMC ne fonctionne pas, il est important de ne pas ignorer ce signe potentiel d'une panne électrique plus sérieuse. Dans ce cas, il est prudent de faire appel à un professionnel qualifié. Un électricien pourra effectuer une recherche de panne approfondie, identifier l'origine du dysfonctionnement et le réparer de manière sécuritaire.

Vous avez d’autres questions concernant votre VMC ? Posez-les dans notre section commentaires !
